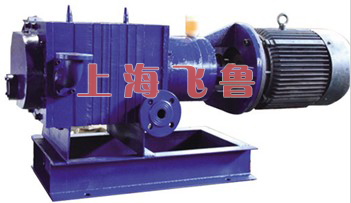

FLGZW臥式直聯爪型干式真空泵

FLGZW臥式直連爪型干式真空泵產品介紹：

FLGZW臥式直連爪型干式真空泵因過流部分無任何潤滑介質和密封液體，且能對可凝性氣體冷凝回收，解決了蒸汽噴射泵、旋片泵、液環泵等可能對容器造成的污染和對環境造成的污染，從而保證了用戶的產品品質，其回收的物品能為用戶創造顯著地經濟效益。由于采用了免維護設計，又解決了其它真空泵維護麻煩的問題，為用戶節約了大量維護費用。

FLGZW臥式直連爪型干式真空泵特點：

·轉子在泵腔內懸浮、無任何接觸性摩擦、腔內沒有任何潤滑油和有機介質
·常壓?jiǎn)��?dòng)，可直排大氣獨立工作，也可以于羅茨真空泵和分子泵組成干式真空機組
·清潔抽真空，對被抽容器和環境均無污染
·具有極強的抽除可凝性氣體的能力，能夠做到氣液分離，獨立回收
·由于爪型的改變，可真正實現大量排液，解決進口干泵不能排液的問題
·采用自制機械密封，解決了國內爪泵老大難，密封更可靠，維護周期更長
·可根據用戶工藝要求變頻調節，更有效的節省能源。整機具有過載保護作用

FLGZW臥式直連爪型干式真空泵主要技術規格及性能

1.臥式直連爪型干式真空泵

臥式直連爪型干式真空泵的工作原理：

爪型干式無油真空泵在泵腔內具有若干組相互嚙合的爪型轉子。轉子與轉子之間及轉子與泵腔之間并不接觸，留有微小的間隙，不用任何潤滑劑，從而保證了清潔的真空環境。泵的結構采用多級轉子竄連的形式，每組轉子分別位于不同泵腔做同步反方向運動。泵腔被爪型轉子分隔為吸氣腔和排氣腔兩部分。隨著轉子連續運轉，進行循環的吸氣排氣過程，實現了泵連續抽氣的目的。

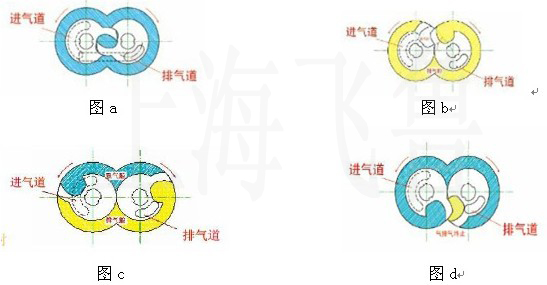

下圖為羅茨轉子由0°到360°的抽氣過程。在0°位置時（圖a），進排氣道關閉，吸氣腔與排氣腔溝通，泵腔內壓力均衡相等。當兩個轉子旋轉到50°時（圖b），形成負壓腔，進氣道打開，正壓腔壓力逐漸提高。工作過程中，此位置是轉子正好處于換向泵腔壓力平衡的瞬間，轉子從該位置再轉過一定角度，則轉子開始密封分割為吸氣腔與壓縮排氣腔兩部分，此時開始做功。此位置進氣口打開，隨著轉子的繼續旋轉負壓腔容積逐漸增大開始吸氣，排氣腔容積逐漸減小，由于排氣口尚未打開，因此氣體被壓縮，壓縮量隨排氣口上線位置的變化而變化。當轉子旋轉到155°時，此時負壓腔繼續進氣，排氣道打開，開始排氣。此位置時泵的吸氣做功繼續進行，排氣口開始打開，被壓縮的氣體快速排入下一級泵腔。當轉子旋轉到312°時，進排氣口關閉。此位置轉子做功以完成一個周期，此時泵腔內壓力逐漸恢復均衡狀態。（圖d）此位置又回到初始位置，隨著泵轉子的連續旋轉，吸氣和排氣過程循環進行，實現了泵的連續抽氣做功，實現了抽真空的目的。轉子沒轉一周，吸氣和排氣各進行一次。
